English動三軸試驗儀
更新時間：2020-06-13 09:04:53

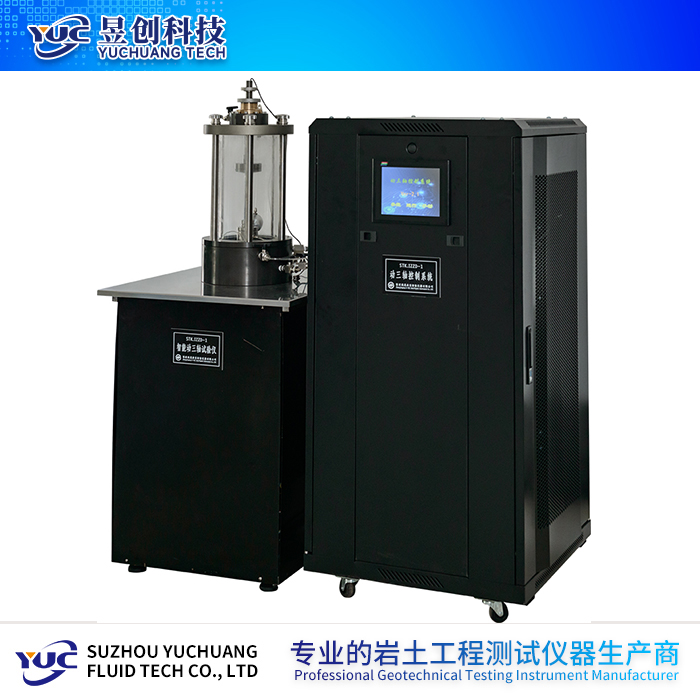

產品型號：YUC.IZZD-1
產品特點：YUC.IZZD-1型振動三軸試驗儀是從靜三軸試驗發展而來的，是一套高端的研究和測試土動力特性的實驗室設備，主要用來進行應變?yōu)?10-4~10-2 范圍內的砂土液化試驗、土的動強度試驗、模量阻尼試驗，測定試驗過程中的動應力、動應變、孔隙水壓力、動彈性模量、動阻尼比等相關數據。具有動、靜軸向應力，側向壓力和孔隙水壓力，軸向加載程序等控制功能。
我要詢價
產品詳情
在線咨詢
一、概述
YUC.IZZD-1型振動三軸試驗儀是從靜三軸試驗發展而來的，是一套高端的研究和測試土動力特性的實驗室設備，主要用來進行應變?yōu)?/span> 10-4~10-2 范圍內的砂土液化試驗、土的動強度試驗、模量阻尼試驗，測定試驗過程中的動應力、動應變、孔隙水壓力、動彈性模量、動阻尼比等相關數據。具有動、靜軸向應力，側向壓力和孔隙水壓力，軸向加載程序等控制功能。
通過對試樣施加循環荷載的動應力，研究自然界中如地震，海浪波動、軌道交通、機械振動、爆炸以及風荷載作用下的地基中的變形和破壞。同時測定試樣在承受動荷載作用時的動態反應。這種反應是多方面的，最基本和最主要的是動應力（或動主應比力）與相應的動應變的關系（σd-εd或σ1/σ3-εd）、動應力與相應的空隙水壓力的變化關系。根據應力、應變和孔壓這三種指標的相對關系，可以推求出土的動彈性模量、動變形模量、動強度、阻尼比等、液化指數、液化強度等，用以計算結構物與基礎結構的共同作用動力分析及各項動彈性參數、粘彈性參數，和土樣在模擬某種實際振動的動應力作用下所產生的性狀。
二、性能特點：
- 內置電池、數據可視化
- 通用網絡數據傳輸接口，實時時鐘功能
- 自主開發專用動三軸控制與處理軟件
- 儲存模式可調節；固定時間間隔或固定應變間隔
- 高精度伺服電機控制，既能實現常規的靜態三軸試驗又能實現動態三軸試驗
- 配置800*600點陣彩色觸摸屏，試驗過程中能實時顯示當前數據
- 可脫機運行，儀器內置數據存儲系統，待試驗完成從儀器上傳數據至電腦存儲及處理
- 采用進口比例閥控制圍壓，可以控制精度誤差范圍＜0.1%。壓力控制穩定，工作時控制器不額外消耗氣源
- 該儀器有三套獨立的控制系統：軸向壓力加荷控制系統、圍壓控制系統、反壓體變與孔壓測定系統。
- 配高精度水下荷重傳感器，荷重傳感器放置于壓力室內，與土樣直接接觸，減少摩擦力及外部因素對試驗結果的誤差
- 可更換的底座和試樣帽，實現在同一個壓力室內進行不同直徑的土樣試驗（39.1mm、61.8mm等，亦可定制各種尺寸）
- 應力應變雙控制模式，即可實現應變控制的動態試驗，也可實現應力控制的動態試驗
三、儀器主要技術參數：
- 驅動器：高精度伺服電機
- 運行頻率：0-2Hz（標準）
- 軸向力：配水下傳感器，最大耐壓2MPa，量程0--3kN，精度<0.3%F.S，分辨率1N
- 軸向變形：量程0-50mm，位移精度<0.3%F.S，分辨率0.001mm
- 圍壓：量程0-600kPa，精度<0.3%F.S，分辨率1kPa（根據用戶要求圍壓可以做不同量程）
- 反壓：量程0-1MPa，精度<0.3%F.S，分辨率1kPa
- 孔隙壓力：量程0-1MPa，精度<0.3%F.S，分辨率1kPa
- 體積變化：0-250ml，精度<0.3%F.S，分辨率0.01ml
- 剪切速率：0.001mm~30mm/min，無級調速
- 試驗尺寸：φ39.1mm、φ61.8mm（其他尺寸可定制）
- 壓力室耐壓：5MPa（可定制）
